Funkuhr / Hauptuhr für Siemens-SPS S7-300 u.ä. (STEP7)

Dieses Projekt enthält zwei Hauptkomponenten (Funkuhr und Hauptuhr), welche völlig unabhängig von einander eingesetzt werden können.

Die Funkuhr (FB35, DB35) decodiert aus dem DCF-77-Zeitsignal, welches an einem SPS-Eingang anliegen muss, die amtliche Zeit, und kann somit die Systemuhr der SPS stellen.

Die Hauptuhr oder Mutteruhr (FB37) erzeugt mittels zweier Ausgänge die positiven und negativen Minutenimpulse für eine zentrale Uhrenanlage. Hierfür wird die Systemzeit der SPS ausgewertet. Der Einsatz der Funkuhr ist also nicht zwingend erforderlich. Nach einem Stromausfall werden die Nebenuhren (Tochteruhren) automatisch wieder auf die Systemzeit gestellt. Das geschieht im Sekundentakt. Auch die Winter-/ Sommerzeitumstellung kann so automatisch erfolgen.

Viele weitere Details stehen als Kommentar in den Quelltexten (siehe unten).

Download des Projektes

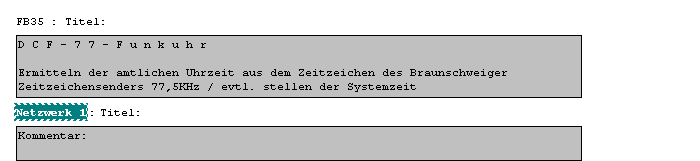

Funkuhr FB35

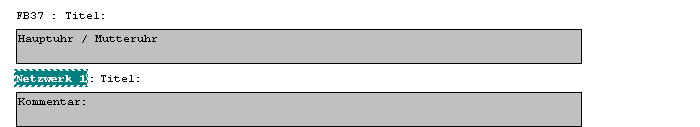

Hauptuhr/ Mutteruhr FB37

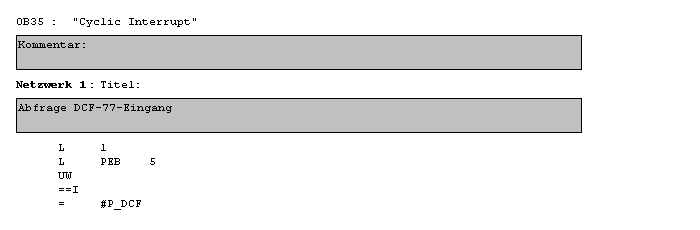

So könnte der OB35 aussehen (zyklischer Aufruf der Funkuhr u.ä.)
Zurück zur Startseite

Einige Bemerkungen:
- Damit die Systemzeit gelesen bzw. gestellt werden kann, müssen dem Projekt noch die Funktionen SFC0 und SFC1 beigefügt werden,
- Der Verify-Eingang des FB35 sollte generell auf 1 liegen!






Quellcode des DCF-77-Decoders

  // -  D C F - 7 7 - F u n k u h r  -        Version:  1.1 - 4/2008
  // Autor: Holger Reither
  //      ( holger.reither@web.de
  //        http://reither.ohost.de/ )


  // Einbinden des FB
  // ================

  // Dieser Funktionsbaustein muß zyklisch im Intervall von 100ms
  // ausgeführt werden!
  // Sinnvoller Weise nutzt man den OB35, da dessen Aufrufintervall
  // 100ms (Grundeinstellung) ist.
  // Dieser FB kann die Systemuhr direkt stellen (1 am Eingang
  // "DCFStellen")
  // Weiterhin kann die zuletzt ermittelte DCF-Zeit am Ausgang "DCFZeit"
  // gelesen werden.
  // Eine positive Flanke am Ausgang "DCFOK" signalisiert die Gültigkeit
  // des Ausganges "DCFZeit".
  // Zum stellen der Systemuhr wird die SFC0 benötigt !!





  // Diagnose
  // ========

  // Die Out-Variable DCFLastPegel muß mit geringer Verzögerung der
  // In-Variable DCFSignal folgen. Ist dies nicht der Fall, ist die CPU
  // temporär stark beschäftigt oder generell zu langsam. Ein erkennen
  // der aktuellen DCF-Zeit ist somit nicht möglich.

  // Die Variable DCFStatus enthält den aktuellen Empfangsstatus der
  // aktuellen Minute (siehe unten).

  // DCFFehlerZaehler zählt die "fehlerhaften Minuten" seit dem letzten
  // gültigen und verifizierten Zeitzeichenempfang (gezählt wird nicht
  // die Zeit, sondern die erkannten vollen Minuten/ Impulslücken!!).

  // SFC0Fehler
  // Trat beim Versuch die Systemuhr zu stellen ein Fehler auf, so wird
  // diese Variable für die nächsten 15 Takte (Sekunden) auf 1 gesetzt

  // SFC0Fehlercode
  // Trat beim Versuch die Systemuhr zu stellen ein Fehler auf, so wird
  // diese Variable mit dem Systemfehlercode der SFC0 geladen.
  // (0000 Kein Fehler/ 8080 Fehler im Datum/ 8081 Fehler in der Uhrzeit/
  // 8xyy allgemeine Fehlerinformation/ siehe Hilfe zum SFC0)



  // Internes / Infos
  // ================

  // Datenstruktur:
  // -mit jeder Sekunde wird ein Bit übertragen,
  // -der Impuls für die 59. Sekunde fällt aus, und dient zur
  //  Synchronisation,
  // -ein kurzer Impuls entspricht einer 0 ein langer entspricht einer 1,
  // -die Übertragung erfolgt Ziffernweise,
  // -das erste Bit einer Ziffer ist immer das niederwertigste,

  // DCF-
  // Status: Sekunden-Bit:   Bedeutung:
  // -1                      Synchronbit erkannt (Lücke in 59.Sekunde)
  // 0..      0..17  0       leer
  //         18      1       Startbit   ?? oder SZ
  //         19      0       Startbit   ?? oder SZ
  //         20      1       Startbit   ?? oder SZ
  //         21..24          Minute / Einer-Stelle
  //         25..27          Minute / Zehner-Stelle
  //         28              1. Paritätsbit
  //         29..32          Stunde / Einer-Stelle
  //         33..34          Stunde / Zehner-Stelle
  //         35              2. Paritätsbit
  //         36..39          Tag / Einer-Stelle
  //         40,41           Tag / Zehner
  //         42              ? ev.Wochentag
  //         43              Wochentag
  //         44              Wochentag              ???011-Samstag 111-So 100-Mo
  //         45..48          Monat / Einer
  //         49              Monat / Zehner
  //         50..53          Jahr / Einer
  //         54..57          Jahr / Zehner
  //         58              Paritätsbit (oder Stopbit ??)
  // ..59    59              Synchronisation ->Impuls fällt aus
  //                         Status 59: bereit zum stellen / keine Fehler erkannt
  // 118                     Fehler: Startbitkombination ungültig
  //                         (Bit 18,19,20/ 4..Sommerzeit, 5..Winterzeit )
  // 128                     Fehler: Prüfbit 28
  // 135                     Fehler: Prüfbit 35
  // 158                     Fehler: Prüfbit 58
  // 180                     Fehler: vorige Minute+1 <> aktuelle Minute


  // Codierung des Wochentages:
  //                   So Mo Di Mi Do Fr Sa So
  // DCF   :            7  1  2  3  4  5  6  7
  // S7-Data_and_Time:  1  2  3  4  5  6  7  1


  // CPU-Belastung
  // =============
  // Berechnungen werden über den Zeitraum einer Minute aufgeteilt.
  //  - Begin erste Sekunde: Stellen, evtl. positive Flanke an "DCFOk",
  //  - 15.Sekund: Löschen rücksetzen/ initialisieren Zeitzeichenempfang,
  //               negative Flanke an "DCFOk",
  //  - Sekunde 18..58: Empfan der Zeit-Innformation
  //  - Sekund 58: Auswertung, vorbereiten zum Stellen



  // - erhöhe Interuptzähler -----------------------------------------------
        L     #Interruptzaehler
        L     1
        +I
        T     #Interruptzaehler

  // - Pegeländerung ? -----------------------------------------------------
        CLR
        X     #DiagLastPegel
        X     #DCFSignal
        SPBN  ENDE

  // - Impulslänge auswerten -----------------------------------------------
        UN    #DCFSignal                  // Impulsende ?
        SPB   _IE                         // Ja auswerten
        L     #Interruptzaehler           // lange Pause ?
        L     10
        >I
        SPB   _S10                        // Stellen ...
        SPA   _QIT                        // war nur normale Lücke

  // - DCFStatus erhöhen ---------------------------------------------------
  _IE:  L     #DiagDCFStatus
        L     58
        >=I
        SPB   _IEX
        L     #DiagDCFStatus              // Next Status
        L     1
        +I
        T     #DiagDCFStatus
  _IEX: NOP   0

  // - Bit aus Impulslänge erkennen ----------------------------------------
        L     #Interruptzaehler           // Impulslänge ?
        L     1
        >I
        SPB   _H
        SET                               // kurzer Impuls
        R     #DiagDCFBit
        SPA   _xxx
  _H:   NOP   0                           // Langer Impuls
        SET
        S     #DiagDCFBit
        UN    #PruefBit
        =     #PruefBit
  _xxx: NOP   0


  // - R E S E T -----------------------------------------------------------
  // - Lösche alte Bytes in 5. Sekunde / Ende des DCFOK-Impulses -----------
        L     15
        L     #DiagDCFStatus
        ==I
        SPBN  _100
        L     0
        T     #ZStartBitKombination
        T     #ZMinuteEiner
        T     #ZMinuteZehner
        T     #ZStundeEiner
        T     #ZStundeZehner
        T     #ZTagEiner
        T     #ZTagZehner
        T     #ZMonatEiner
        T     #ZMonatZehner
        T     #ZWochenTag
        T     #ZJahrEiner
        T     #ZJahrZehner
        T     #DiagSFC0Fehlercode         // Systemuhr
        CLR
        =     #DCFVerglFehler
        =     #DiagSFC0Fehler
        =     #DCFOK                      //Ende des evtl. DCFOK - Impulses
  _100: NOP   0

  // überpringe "leere Sekunden"
        L     17
        L     #DiagDCFStatus
        <I
        SPBN  _QIT

  // - mitlaufendes Prüfbit rücksetzen -------------------------------------
        L     #DiagDCFStatus              // Sekunde 21 ?
        L     21
        ==I
        SPBN  _PB1
        CLR
        =     #PruefBit
  _PB1: NOP   0

  // Srungleiste
        L     #DiagDCFStatus
        L     18
        -I
        SPL   _E_L
        SPA   _STB                        //18
        SPA   _STB                        //19
        SPA   _STB                        //20
        SPA   _MiE                        //21
        SPA   _MiE                        //22
        SPA   _MiE                        //23
        SPA   _MiE                        //24
        SPA   _MiZ                        //25
        SPA   _MiZ                        //26
        SPA   _MiZ                        //27
        SPA   _S28                        //28
        SPA   _StE                        //29
        SPA   _StE                        //30
        SPA   _StE                        //31
        SPA   _StE                        //32
        SPA   _StZ                        //33
        SPA   _StZ                        //34
        SPA   _S35                        //35
        SPA   _TgE                        //36
        SPA   _TgE                        //37
        SPA   _TgE                        //38
        SPA   _TgE                        //39
        SPA   _TgZ                        //40
        SPA   _TgZ                        //41
        SPA   _WTE                        //42
        SPA   _WTE                        //43
        SPA   _WTE                        //44
        SPA   _MoE                        //45
        SPA   _MoE                        //46
        SPA   _MoE                        //47
        SPA   _MoE                        //48
        SPA   _MoZ                        //49
        SPA   _JrE                        //50
        SPA   _JrE                        //51
        SPA   _JrE                        //52
        SPA   _JrE                        //53
        SPA   _JrZ                        //54
        SPA   _JrZ                        //55
        SPA   _JrZ                        //56
        SPA   _JrZ                        //57
        SPA   _S58                        //58
  _E_L: SPA   _QIT

  //---------------------------
  _STB: L     #ZStartBitKombination
        U     #DiagDCFBit
        SPBN  _x99
        L     8
        OW
  _x99: SRW   1
        T     #ZStartBitKombination
        L     #DiagDCFStatus



        L     20                          // aktuelles StatusBit=20 ?
        ==I
        SPBN  _QIT
        L     #ZStartBitKombination
        L     5
        ==I
        R     #ZSommerzeit
        SPB   _QIT
        L     #ZStartBitKombination
        L     4
        ==I
        S     #ZSommerzeit
        SPB   _QIT




        L     118                         // Fehlerstatus
        T     #DiagDCFStatus
        SPA   _QIT
  //---------------------------
  _MiE: L     #ZMinuteEiner
        U     #DiagDCFBit
        SPBN  _x10
        L     16
        OW
  _x10: SRW   1
        T     #ZMinuteEiner
        SPA   _QIT
  //---------------------------
  _MiZ: L     #ZMinuteZehner
        U     #DiagDCFBit
        SPBN  _x11
        L     8
        OW
  _x11: SRW   1
        T     #ZMinuteZehner
        SPA   _QIT
  //---------------------------
  _S28: NOP   0
        X     #PruefBit
        X     #DiagDCFBit
        SPB   _QIT
        L     128
        T     #DiagDCFStatus
        SPA   _QIT
  //---------------------------
  _StE: L     #ZStundeEiner
        U     #DiagDCFBit
        SPBN  _x12
        L     16
        OW
  _x12: SRW   1
        T     #ZStundeEiner
        SPA   _QIT
  //---------------------------
  _StZ: L     #ZStundeZehner
        U     #DiagDCFBit
        SPBN  _x13
        L     4
        OW
  _x13: SRW   1
        T     #ZStundeZehner
        SPA   _QIT
  //---------------------------
  _S35: NOP   0
        X     #PruefBit
        X     #DiagDCFBit
        SPB   _QIT
        L     135
        T     #DiagDCFStatus
        SPA   _QIT
  //---------------------------
  _TgE: L     #ZTagEiner
        U     #DiagDCFBit
        SPBN  _x14
        L     16
        OW
  _x14: SRW   1
        T     #ZTagEiner
        SPA   _QIT
  //---------------------------
  _TgZ: L     #ZTagZehner
        U     #DiagDCFBit
        SPBN  _x15
        L     4
        OW
  _x15: SRW   1
        T     #ZTagZehner
        SPA   _QIT
  //---------------------------
  _WTE: L     #ZWochenTag
        U     #DiagDCFBit
        SPBN  _x16
        L     8
        OW
  _x16: SRW   1
        T     #ZWochenTag
        SPA   _QIT
  //---------------------------
  _MoE: L     #ZMonatEiner
        U     #DiagDCFBit
        SPBN  _x17
        L     16
        OW
  _x17: SRW   1
        T     #ZMonatEiner
        SPA   _QIT
  //---------------------------
  _MoZ: L     0
        U     #DiagDCFBit
        SPBN  _x18
        L     1
  _x18: T     #ZMonatZehner
        SPA   _QIT
  //---------------------------
  _JrE: L     #ZJahrEiner
        U     #DiagDCFBit
        SPBN  _x19
        L     16
        OW
  _x19: SRW   1
        T     #ZJahrEiner
        SPA   _QIT
  //---------------------------
  _JrZ: L     #ZJahrZehner
        U     #DiagDCFBit
        SPBN  _x20
        L     16
        OW
  _x20: SRW   1
        T     #ZJahrZehner
        SPA   _QIT
   // - Auswertung ----------------------------------------------------------
  _S58: NOP   0
        X     #PruefBit
        X     #DiagDCFBit
        SPB   _POK
        L     158
        T     #DiagDCFStatus
        SPA   _QIT
  _POK: NOP   0
  // - Vergleiche Aktuelle Minute mit vorheriger Minute
        L     #OldMinuteZehner
        SLW   8
        L     #OldMinuteEiner
        OW
        BTI
        L     1
        +I
        T     #TmpMinute
        L     #ZMinuteZehner
        SLW   8
        L     #ZMinuteEiner
        OW
        BTI
        L     #TmpMinute
        ==I
        SPB   _MV1
        SET
        =     #DCFVerglFehler             // Fehler nur merken!!
  _MV1: NOP   0
  // ----------
        L     #ZStundeEiner
        L     #OldStundeEiner
        ==I
        SPBN  _ung
        L     #OldStundeZehner
        L     #ZStundeZehner
        ==I
        SPBN  _ung
        L     #OldTagEiner
        L     #ZTagEiner
        ==I
        SPBN  _ung
        L     #OldTagZehner
        L     #ZTagZehner
        ==I
        SPBN  _ung
        L     #ZMonatEiner
        L     #OldMonatEiner
        ==I
        SPBN  _ung
        L     #ZMonatZehner
        L     #OldMonatZehner
        ==I
        SPBN  _ung
        L     #OldWochenTag
        L     #ZWochenTag
        ==I
        SPBN  _ung
        L     #OldJahrEiner
        L     #ZJahrEiner
        ==I
        SPBN  _ung
        L     #OldJahrZehner
        L     #ZJahrZehner
        ==I
        SPBN  _ung
        L     #OldStartBitKombination
        L     #ZStartBitKombination
        ==I
        SPBN  _ung
  // - Zeitformat erstellen ------------------------------------------------
        L     0                           // Fehlerzähler auf 0
        T     #DiagFehlerZaehler
        L     59                          // Info für DcfOk-Impuls
        T     #DiagDCFStatus
  // - Formatiere #DCFZeitTemp ====>>>> Date_And_Time ----------------------
        L     #ZJahrZehner
        SLD   4
        L     #ZJahrEiner
        OD
        SLD   4
        L     #ZMonatZehner
        OD
        SLD   4
        L     #ZMonatEiner
        OD
        SLD   4
        L     #ZTagZehner
        OD
        SLD   4
        L     #ZTagEiner
        OD
        SLD   4
        L     #ZStundeZehner
        OD
        SLD   4
        L     #ZStundeEiner
        OD
        T     DB35.DBD   28               // D!  >>>> Adresse im DB: #DCFZeitTemp + 0 <<<<
        T     DB35.DBD    2               // D!  >>>> Adresse im DB: #DCFZeit     + 0 <<<<


        L     #ZMinuteZehner
        SLW   4
        L     #ZMinuteEiner
        OW
        T     DB35.DBB   32               // B!  >>>> Adresse im DB: #DCFZeitTemp + 4 <<<<
        T     DB35.DBB    6               // B!  >>>> Adresse im DB: #DCFZeit     + 4 <<<<
        L     0
        T     DB35.DBW   33               // W!  >>>> Adresse im DB: #DCFZeitTemp + 5 <<<<
        T     DB35.DBW    7               // W!  >>>> Adresse im DB: #DCFZeit     + 5 <<<<
        L     #ZWochenTag
        L     1                           // Wochentag +1
        +I                                // weil Versatz im Format
        L     8
        >=I
        SPBN  _WT
        L     1                           // 1 f. Sonntag
  _WT:  T     DB35.DBB   35               // B!  >>>> Adresse im DB: #DCFZeitTemp + 7 <<<<
        T     DB35.DBB    9               // B!  >>>> Adresse im DB: #DCFZeit     + 7 <<<<
  //--------------------------------------------


  _ung: NOP   0                           // der Vergleich der letzten Minuten ergab fehler
  // Speichere letzte Minute für weitere Gültigkeitsprüfung
        L     #ZMinuteEiner
        T     #OldMinuteEiner
        L     #ZMinuteZehner
        T     #OldMinuteZehner
        L     #ZStundeEiner
        T     #OldStundeEiner
        L     #ZStundeZehner
        T     #OldStundeZehner
        L     #ZTagEiner
        T     #OldTagEiner
        L     #ZTagZehner
        T     #OldTagZehner
        L     #ZMonatEiner
        T     #OldMonatEiner
        L     #ZMonatZehner
        T     #OldMonatZehner
        L     #ZWochenTag
        T     #OldWochenTag
        L     #ZJahrEiner
        T     #OldJahrEiner
        L     #ZJahrZehner
        T     #OldJahrZehner
        L     #ZStartBitKombination
        T     #OldStartBitKombination

        CLR                               // Vergleich der letzten beiden Minuten durchführen?
        U     #DCFVerify
        SPBN  _QIT                        // nein

        CLR                               // Passen die letzten beitden Minuten zusammen?
        U     #DCFVerglFehler
        SPBN  _QIT                        // ja

        L     180
        T     #DiagDCFStatus
        SPA   _QIT
  // -----------------------------------------------------------------------
  // - Flanke f. Synchronisation, Stellen ... ------------------------------
  _S10: NOP   0
        L     #DiagDCFStatus              // letzte Minute vollständig ?
        L     59
        ==I
        SPB   _S15
        L     #DiagFehlerZaehler          // Nein war nicht vollständig
        L     1
        +I
        T     #DiagFehlerZaehler
        SPA   _S99

  _S15: NOP   0                           // letzte Minute war vollständig

        SET                               // Impuls "gültige Zeit steht bereit"
        =     #DCFOK
        U     #ZSommerzeit                // Ausgang Sommerzeit setzen
        =     #DCFSommerZeit

        U     #DCFStelleSystemZeit
        SPBN  _S99
        CALL  "SET_CLK"
         PDT    :=#DCFZeitTemp
         RET_VAL:=#DiagSFC0Fehlercode


  _S99: L     #DiagDCFStatus              // merke evtl. fehlerstatus
        L     59
        >I
        SPBN  _S9A
        L     #DiagDCFStatus
        T     #OldFehlerstatus
  _S9A: L     -1                          // Status zurück setzen
        T     #DiagDCFStatus
        SET
        SPA   _QIT
  // -----------------------------------------------------------------------
  // - Quittieren ----------------------------------------------------------
  // Zähler auf 0
  _QIT: L     0                           // Interruptzähler auf 0
        T     #Interruptzaehler
        CLR
        U     #DCFSignal                  // merke Pegel
        =     #DiagLastPegel
  // -----------------------------------------------------------------------
  ENDE: NOP   0
  // -----------------------------------------------------------------------


Nach oben

Quellcode der Hauptuhr (FB37)

  // -  Hauptuhr / Mutteruhr  -        Version:  1.0 - 4/2008
  // Autor: Holger Reither
  //      ( holger.reither@web.de
  //        http://reither.ohost.de/ )

  // "Als Hauptuhr oder Mutteruhr wird in einer Uhrenanlage diejenige Uhr
  // bezeichnet, die eine beliebige Anzahl weiterer Uhren, sogenannter
  // Nebenuhren oder Tochteruhren steuert und dadurch eine exakt synchrone
  // Gangweise aller angeschlossener Uhren gewährleistet. Dies ist für eine
  // einheitliche Zeitgebung innerhalb von Unternehmen, Behörden, Schulen
  // und anderer öffentlicher Gebäude wichtig." ( www.wikipedia.de )


  // Funktion:
  // Minütlich wird abwechselnd an "MinImpulsA" bzw. "MinImpulsB" ein
  // Stellimpuls ausgegeben.
  // Wird die Systemuhr verstellt, so werden automatisch so viele
  // Stellimpulse ausgegeben, bis die Nebenuhr(en) diese Zeit anzeigen.
  // Mit dem Eingang "ExtStellen" können Differenzen zwischen Systemuhr
  // und Nebenuhr(en) ausgeglichen werden.
  // Mit einer positiven Flanke an "ExtPhasenwechsel" wird bewirkt,
  // dass der folgende Impuls die gleiche Polarität hat, wie der
  // vorhergehende.
        CALL  "READ_CLK"
         RET_VAL:=#tmpMinuten
         CDT    :=#DatumZeit

        L     DB37.DBB   14
        T     #BCDJahr

        L     DB37.DBB   15
        T     #BCDMonat

        L     DB37.DBB   16
        T     #BCDTag

        L     DB37.DBB   17
        T     #BCDStunde

        L     DB37.DBB   18
        T     #BCDMinute

        L     DB37.DBB   19
        T     #BCDSekunde

        L     DB37.DBW   20
        SRW   4
        T     #BCDMillisekunde

        L     DB37.DBB   21
        L     7
        UW
        T     #BCDWochentag

        U     #ExtPhasenwechsel
        FP    #FlPhasenwechsel
        SPBN  _flp
        SET
        =     #MePhasenwechsel
  _flp: NOP   0

  // = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

        L     #StatusAusgang              // noch beschäftigt?
        L     0
        ==I
        SPBN  _I01

  // = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =

  // stellen über externen Eingang
        U     #ExtStellen
        SPBN  _nmi
        SET
        =     #ExtAktiv
        L     1                           // starte einen Stellimpuls
        T     #StatusAusgang
        SPA   _I01

  // ermittle aktuelle Minuten
  _nmi: L     #BCDStunde                  // Stunde bcd -> hex
        BTI
        T     #tmpMinuten
        L     12                          // 24h-Format -> 12h-Format
        <I
        SPB   _12
        -I
        T     #tmpMinuten
  _12:  L     60                          // Stunden -> Minuten
        L     #tmpMinuten
        *I
        L     #BCDMinute                  // Minute bcd -> hex
        BTI
        +I                                // Summe Minuten
        T     #tmpMinuten

  // wurde manuell gestellt? -> reset
        CLR
        U     #ExtAktiv
        SPBN  _l5
        L     #tmpMinuten
        T     #OldMinuten
        CLR
        =     #ExtAktiv
        SPA   _I99

  // soll-ist-differenz
  _l5:  L     #tmpMinuten
        L     #OldMinuten
        ==I
        SPB   _I01
        L     1                           // starte einen Stellimpuls
        T     #StatusAusgang




  // = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =



  _I01: NOP   0                           // Impulserzeugung
        L     #StatusAusgang
        SPL   _I50
        SPA   _I50                        // 0. -Zeit ist aktuell
        SPA   _I10                        // 1. -H
        SPA   _I20                        // 2. -Zeit -> L , umpolen, Minute aktualisieren
        SPA   _I30                        // 3. -Erholzeit
  _I50: SPA   _I99


  _I10: NOP   0
        U     #MePhasenwechsel
        SPBN  _I15
        CLR                               // führe einen "manuellen" Phasenwechsel aus
        UN    #PolungNeg                  // d.h. der startende Impuls wird die gleiche
        =     #PolungNeg                  // polarität, wie der vorhergehende haben
        CLR
        =     #MePhasenwechsel
  _I15: CLR
        U     #PolungNeg                  // starte Impuls
        S     #MinImpulsA
        UN    #PolungNeg
        S     #MinImpulsB
        L     S5T#1S                      // lade irgend einen bcd wert!!
        CLR                               // neg Flanke f. timer
        SE    #ImpTimer
        L     2
        T     #StatusAusgang
        SPBN  _I99
  _I20: NOP   0
        L     S5T#500MS                   // starte Timer (Länge Impuls)
        SET
        SE    #ImpTimer
        U     #ImpTimer
        SPBN  _I99
        CLR                               // neg Flanke f. timer
        SE    #ImpTimer
        SET
        R     #MinImpulsA                 // Impuls Ende
        R     #MinImpulsB
        UN    #PolungNeg                  // "umpolen"
        =     #PolungNeg

        L     #OldMinuten
        L     1                           // merke neue Zeigerstellung / Minuten
        +I
        T     #OldMinuten
        L     720                         // 12 volle Stunden erreicht (720min)?
        <I
        SPB   _I25
        L     0
        T     #OldMinuten
  _I25: L     3
        T     #StatusAusgang
        SPBN  _I99
  _I30: NOP   0
        L     S5T#500MS                   // starte Timer (Länge Impuls)
        SET
        SE    #ImpTimer
        U     #ImpTimer
        SPBN  _I99
        CLR                               // neg Flanke f. timer
        SE    #ImpTimer
        SET
        L     0
        T     #StatusAusgang
  _I99: NOP   0

Nach oben

So könnte der OB35 aussehen





Nach oben






 Erklärung

Alle auf diesen Seiten verwendeten Logos, Markenzeichen, Bilder und Fotos sind Eigentum der jeweiligen Besitzer.

Holger Reither

zur Startseite
