Tool4S7

Ein hilfreiches Werkzeug für den S7-300-/ S7-400- Programmierer.
Tool4S7 bietet ein paar Möglichkeiten, welche in Step7 selbst so nicht zu finden sind.

Symbolgenerator
Nach Ausfüllen eines Formulares (siehe unten) werden in windeseile Symbollisten für z.B. EA's oder Schnittstellen erzeugt, welche dann per Zwischenablage im Simatic- Symboleditor eingefügt werden können.
Quellengenerator
Ähnlich dem Symbolgenerator können hier AWL-Quellen für diverse UDTs und DBs erstellt werden. Per Zwischenablage kann der Quellcode in eine vorhandene AWL-Quelle eingefügt werden.
- DBs erstellen ähnlich Symbolgenerator.
- Melde-DBs für Komunikation mit WinCC.
- Beliebige Dateien importieren und als DB-Quelle ausgeben.
  Die Organisation der Daten erfolgt in einem Array of Byte, Word, DWord oder Char.
- AWL-Schrittkette-Simple. Hiermit kann das Gerüst für eine einfache AWL-Schrittkette erzeugt werden. Es gibt mehrere Einstellungen, um den Code den eigenen Vorstellungen entsprechend anzupassen.
- AWL-Schrittkette-Extended. Hiermit kann das Gerüst für eine Schrittkette erzeugt werden.
  Einige Eigenschaften des erzeugten Schrittbausteines: es können mehrere Schritte zu gleich aktiv sein, es sind mehrere Initialschritte erlaubt, Alternativ- und Simultanverzweigungen sind möglich, Rückwärtsschritte sind möglich, geringer Speicherverbrauch.
  Der Quellcode wird für ein leichtes Editieren ausführlich mit Kommentaren versehen.

Download

Download- Datei	Version/ Datum	Bemerkungen
tool4s7_v0309.zip (ca.696KByte)	03.09 / 08.02.2013	Aktuelle Version Die Versionen 3.XX sind jetzt FREEWARE! Jetzt mit Onlinehilfe/ Dokumentation als PDF
tool4s7_v0307.zip (ca.359KByte)	03.07 / 20.01.2013	Schrittkette Simple verbessert
tool4s7_v0306.zip (ca.357KByte)	03.06 / 13.01.2013	Die Einstellungen im Symbolgenerator können jetzt in bis zu 8 Vorlagen gespeichert werden.
tool4s7_v0305.zip (ca.353KByte)	03.05 / 06.01.2013	Pointer-Tool verbessert.
tool4s7_v0304.zip (ca.353KByte)	03.04 / 05.01.2013	Pointer-Tool erweitert.
tool4s7_v0303.zip (ca.351KByte)	03.03 / 02.01.2013	Jetzt mit Pointer-Tool.
tool4s7_v0302.zip (ca.349KByte)	03.02 / 27.12.2012	Kleine Fehler beseitigt.
tool4s7_v0301.zip (ca.349KByte)	03.01 / 27.12.2012	Ein weiterer etwas einfacherer Schrittkettengenerator ist jetzt enthalten. Damit sind jetzt AWL-Schrittkette-Simple und AWL-Schrittkette-Extended verfügbar.
tool4s7_v0300.zip (ca.342KByte)	03.00 / 23.12.2012	Die Versionen 3.XX sind jetzt FREEWARE! Ein einfacher Adressrechner ist hinzu gekommen.
tool4s7_v0211.zip (ca.337KByte)	02.11 / 17.01.2012	Unter Einstellungen- Sprache kann jetzt zwischen deutscher und englischer Mnemonik umgeschaltet werden.
tool4s7_v0210.zip<> (ca.328KByte)	02.10 / 24.04.2011	AWL-Schrittkette erweitert (Integrierte Timer f. D- und L- Aktionen).
tool4s7_v0209.zip (ca.324KByte)	02.09 / 16.04.2011	mit verbessertem Symbolgenerator
tool4s7_v0208.zip (ca.323KByte)	02.08 / 08.04.2011	Neue Funktion: AWL-Schrittkette. weitere kleine Verbesserungen.
tool4s7_v0207.zip (ca.315KByte)	02.07 / 10.03.2011	Neue Funktion: DB-Abbild von Datei Es können DBs aus beliebigen Dateien erzeugt werden. Die Organisation der Daten erfolgt in einem Array of Byte, Word, DWord oder Char.
tool4s7_v0204.zip (ca.310KByte)	02.04 / 01.03.2011	Korrektur im Symbolformat (. jetzt möglich). Bessere bedienbarkeit.
tool4s7_v0202.zip (ca.310KByte)	02.02 / 27.02.2011	1. Veröffentlichte Version Tool4S7 ist eine nützliche Hilfe bei der Erstellung von S7-300- und S7-400- Programmen (Programmierung mit Simatic S7 der Firma Siemens). Symbolgenerator Nach Ausfüllen eines Formulares (siehe unten) werden in windeseile Symbollisten für z.B. EA's oder Schnittstellen erzeugt, welche dann per Zwischenablage im Simatic- Symboleditor eingefügt werden können. Quellengenerator Ähnlich dem Symbolgenerator können hier AWL-Quellen für diverse UDTs und DBs erstellt werden. Per Zwischenablage kann der Quellcode in eine vorhandene AWL-Quelle eingefügt werden.

Registrierung
Eine Registrierung ist nicht erforderlich. Die Version(en) 3.XX sind FREEWARE.

Erweiterungen
Sollten Erweiterungen notwendig sein und diese in das Konzept von Tool4S7 passen, so ist der Autor bestrebt, diese nachträglich einzubauen.

Vorschau

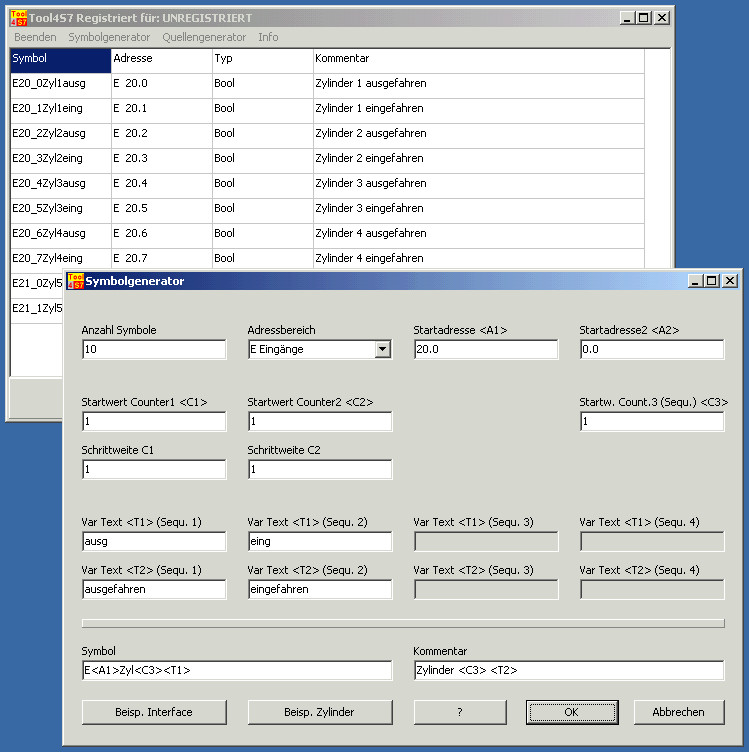

Schnelles Erstellen von langen Symboltabellen. Hier z.B. Eingänge für Zylinderendlagen.

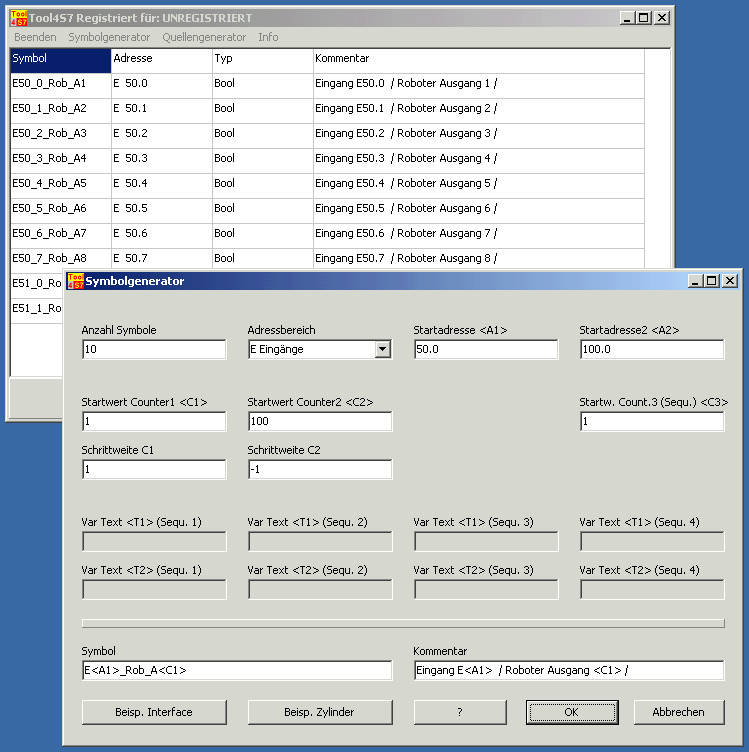

Schnelles Erstellen von langen Symboltabellen. Hier z.B. eine Schnittstelle zum Roboter.

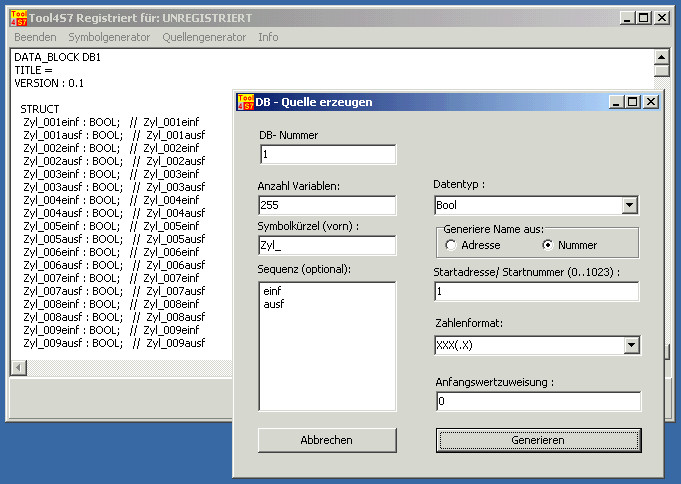

Erstellen von diversen DBs als AWL-Quelle.

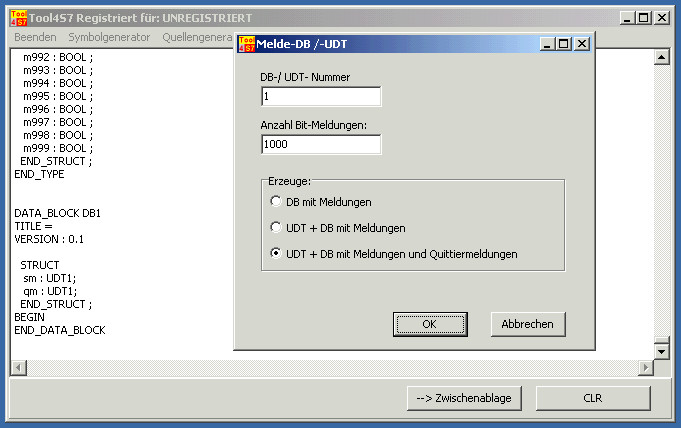

Erstellen von Melde-DBs/-UDTs. Die einzelnen Meldebits werden hier automatisch so angeordnet, dass die Meldenummern im WinCC-flexibel fortlaufend durchnummeriert werden können.

Erstellen eines DB aus den Daten einer beliebigen Datei.
